Présentation

_images/Inkscape_Logo.png

InkScape 4 : L’éditeur vectoriel gratuit

Inkscape est un éditeur de graphismes vectoriels libre de qualité professionnelle fonctionnant sous Windows, Mac OS X et Gnu/Linux.

Création d’un contour d’image en gcode

Les étapes de création

  • Nouveau document.

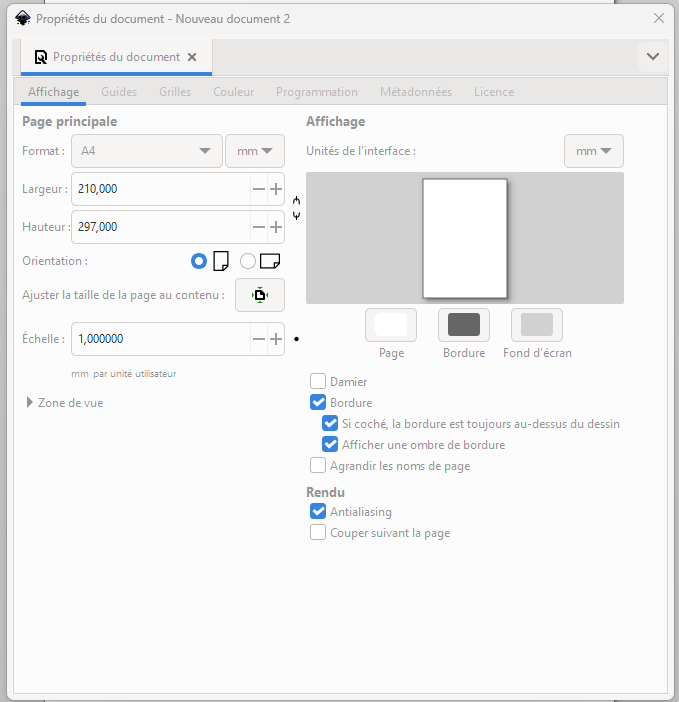

  • Propriétés du document. (Le format correspond aux limites de la table traçante)

_images/inkscape-proprietes.png

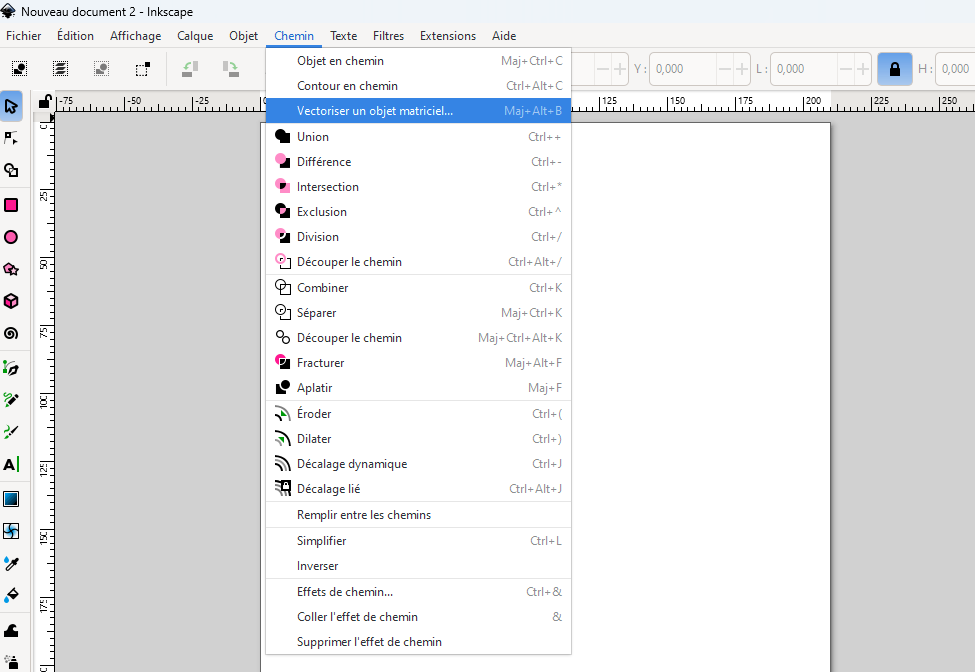

  • Chemin

_images/inkscape-chemin.png

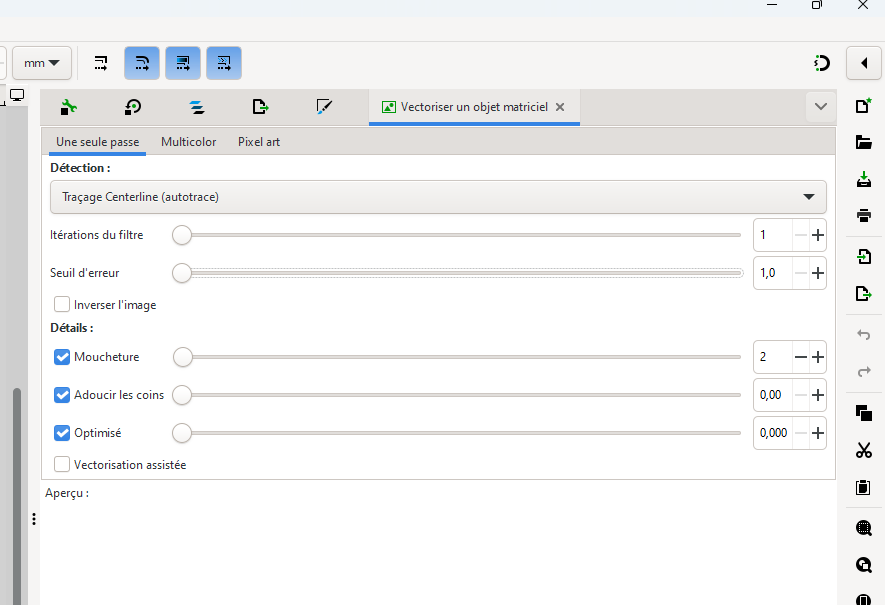

  • Vectorialiser un objet matriciel

    Traçage Centerline (autotrace)

    Réglage à 1

    Moucheture 2

    Adoucir les coins 0

    Optimisé 0

_images/inskape-vectorialiser.png
  • Chemin

    Objet en chemin

  • Extensions –> gcodetools –> Chemin vers G-Code

    Chemin vers G-code –> Chemin par chemin

    Options –> Laisser pour l’instant

    Préférence –> Dossier –> C:tmpessai_gcode

    Post-processeur –> Aucun

    Retourner dans Chemin vers G-code –> Appliquer

_images/inkscape-options.png _images/inkscape-preferences.png
